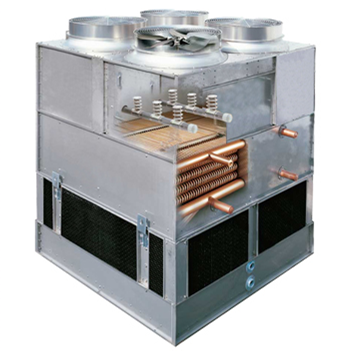

内循环水系统：循环水经过热源换热升温进入热交换器，通过热交换器管将热量送入外界，冷却后的循环水由系统循环水泵送往热源
外循环水系统： 喷淋水由散水水泵从下部水槽送至上部布水管道，水喷出后和热交换器管接触，部分水蒸发后带出热量。冷却后的喷淋水落入下部水槽再次循环。
内循环水通过热交换器管进行换热，避免了被外循环水和空气直接接触而导致水质污染。
特点
空气与水在盘管内外侧逆流换热，换热效率达到最佳；
采取三通道独特设计的进风窗可以有效地减少大气中的尘埃会进入水盘中，同时也减少水槽中积灰、沉淀，细菌和藻类的滋生；
集水盘是倾斜式设计，便于清洗，并可将脏物轻易从水盘内排出；
机组四面的进风窗全部为可拆卸设计，方便维护人员进入水盘内进行水盘清洗和水盘内部的检查与维护；
占地面积较小，节约占地空间
